帶快換爪系統的通用型三爪手動卡盤，可在60秒內完成卡爪更換。德國雄克SCHUNK三指手動卡盤ROTA-S PLUS 2.0描述
應用領域：
①用于常規車床
②在循環控制車床上
③在銑/車床上
④鉆床/鏜床
⑤在焊接系統
⑥在專用設備上
優點-為您帶來的益處：
便捷的卡爪快換系統：最大程度減少設置時間和費用
大通孔：加工所有標準管直徑
斜齒條滑塊系統實現高效率：高夾持力保證夾持過程可靠
高卡爪快換重復性：無需對已加工的卡爪重新鏜孔
安全視覺裝置：操作安全性最高
優化的潤滑系統：保證始終較高的夾持力
模塊化中心套筒系統：利用可更換的中心套筒，進行最佳調整以適應新夾持任務
卓越的夾持力/力矩比：完美利用車床性能
斜齒基爪SFG：可與ROTA-S PLUS和系統“F”(Fordardt)互換
符合人體工學，輕型、安全的活動扳手：保證操作簡單
所有功能部件均經研磨和硬化：高偏轉和換爪重復精度
選件和特殊信息：
ROTA-S PLUS 2.0手動卡盤是一種適合大多數夾持任務的高效動力卡盤。高性能斜齒條滑塊系統和優化的潤滑系統，確保了工藝可靠的夾持和連續的強勁夾持力。出色的夾持力-速度比使得機床輸出利用率高，使用戶生產更高效。通過ROTA-S PLUS2.0快換卡爪系列，您可以降低裝調成本，從而將裝調過程縮短至60秒以內。ROTA-S PLUS 2.0的套筒系統能靈活調整以適應廣泛的夾持任務。

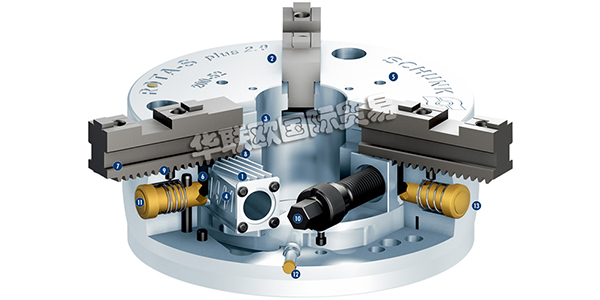

德國雄克SCHUNK三指手動卡盤ROTA-S PLUS 2.0的功能與亮點：
卡盤中切向運動的楔桿通過旋轉螺紋主軸驅動。楔桿將力傳遞至基爪，產生與旋轉軸同步且徑向于旋轉軸的卡爪運動。
1：斜齒條滑塊驅動系統
提供高速加工下的高回轉精度
2：硬化和極剛基體
因此使用壽命更長并實現最高精度。即使在達到最大夾緊力的情況下
3：大通孔
適合所有常規桿直徑的加工(視情況可使用增大的通孔)
4：優化的潤滑系統
實現最高效率
5：安裝螺紋
用于工件止擋或蓋板
6：卡爪快換系統
采用獨特的卡爪解鎖機構縮短安裝時間
7：帶斜細齒的基爪(SFG)
可與ROTA-S PLUS和系統“F”(Fordardt)互換
8：鎖定機構
保證了基爪細齒與斜齒條的安全嚙合
9：柱塞銷
基爪預定位
10：通過六角接頭操作
因此更易于操作
11：卡爪更換按鈕
最短的設置時間
12：指示銷
手動卡盤視覺行程監測
13：特殊外形，帶有流出冷卻液的邊緣輪廓
因此主軸軸承或機床轉軸中冷卻劑較少
