小重量三卡爪手動卡盤，有快速卡爪調節和極廣夾持范圍。德國雄克SCHUNK三卡爪手動卡盤ROTA-S FLEX描述
應用領域：
·在銑/車床上
優點-為您帶來的益處：
便捷的卡爪快換系統：最大程度減少設置時間和費用
斜齒條滑塊系統實現高效率：高夾持力保證夾持過程可靠
高卡爪快換重復性：無需對已加工的卡爪重新鏜孔
卡盤重量輕：工件有效負載可能更高
針對立式設計的特殊密封：冷卻液和碎屑最佳防護
延長導軌提供最大的靈活性：實現極廣夾持范圍
安全視覺裝置：操作安全性最高
優化的潤滑系統：保證持續的高夾持力
斜齒基爪SFG：可與ROTA-S PLUS和系統“F”(Fordardt)互換
所有功能部件均經研磨和硬化：高偏轉和換爪重復精度
選件和特殊信息：
ROTA-S FLEX是為現代化銑削/車削中心特別設計的靈活輕質卡盤。ROTA-S FLEX結合了卡盤體輕量設計與最佳工件夾持靈活性。輕量設計允許在更近的位置進行加工，為重型工件保留足夠的空間，無需在負載限制下移動機器。僅需數步，集成的卡爪調節功能可使ROTA-S FLEX快速適應新夾持任務。無論小型或大型工件-ROTA-S FLEX可快速可靠夾持，即使在RPM之下。
德國雄克SCHUNK三卡爪手動卡盤ROTA-S FLEX的功能與亮點：
卡盤中切向運動的楔桿通過旋轉螺紋主軸驅動。楔桿將力傳遞至基爪，產生與旋轉軸同步且徑向于旋轉軸的卡爪運動。

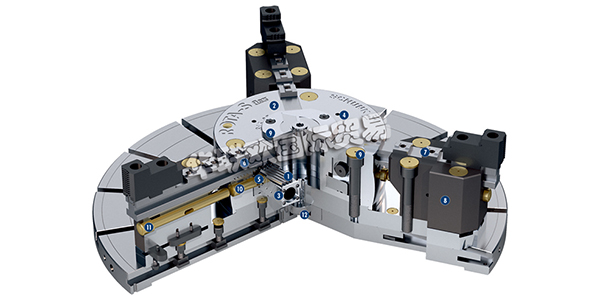

1：斜齒條滑塊驅動系統
提供高速加工下的高回轉精度
2：硬化和極剛基體
因此使用壽命更長并實現最高精度。即使在達到最大夾緊力的情況下
3：優化的潤滑系統
實現最高效率
4：安裝螺紋
用于工件止擋或蓋板
5：卡爪快換系統
采用獨特的卡爪解鎖機構縮短安裝時間
6：帶斜細齒的基爪(SFG)
可與ROTA-S PLUS和系統“F”(Fordardt)互換
7：標準卡爪接口
適合使用雄克標準卡爪
8：可更改的導軌擴展
為擴大夾持范圍
9：改進后的設計對于污垢不敏感
通過特殊密封
10：卡爪更換按鈕
最短的設置時間
11：按鈕擴展
用于使用延長導軌時快速換爪
12：定心銷
機床工作臺上準確定位
