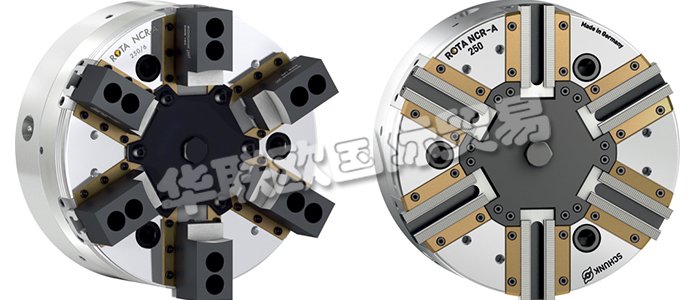

1.雄克SCHUNK動力車床卡盤ROTANCR-A是帶浮動補償功能的密封式6爪動力車床卡盤。該密封式6爪動力車床卡盤顯著延長了維護間隔。
2.雄克SCHUNK動力車床卡盤ROTANCR-A系列位于卡爪接口和活塞上的特殊密封件可防止?jié)櫥粵_刷，并防止夾持力逐漸喪失。即便是在夾持力很低的情況下，仍可確保卡盤的精確性。同時，密封件還可確保避免碎屑或污物進入卡盤體。結果是，工藝安全性得到提高，且維護間隔時間得以延長。這樣一來，車床卡盤無需像以往一樣頻繁地潤滑或清潔。
3.雄克SCHUNK動力車床卡盤ROTANCR-A系列帶有一個中心卡盤活塞，其內部有三個相互間隔120°的擺動體。每個擺動體均連接兩個基爪。這樣保證在六個觸點之間工件定心，這些觸點可成對調整。由于夾緊力方向朝向卡盤中心，因此實現了最佳的定心性能，無需再調整工件尺寸。這款卡盤配備浮動式卡爪，能夠完美適用于各種工件。對于傳統的卡爪夾持方式，這種配置能夠確保工件的最大圓度。與3爪卡盤的夾持相比，這可使環形工件的形變減小10倍。對于精加工或夾持預車削表面，用戶可以將ROTANCR-A卡盤的擺動體夾持在中心位置，則所有六個卡爪可以同心移動。借助液壓缸的壓力閥，可以減小第一次和第二次夾持過程之間的夾緊力。剛度極高的卡盤體和長卡爪導軌能夠確保高重復精度和精密性。
4.雄克SCHUNK動力車床卡盤ROTANCR-A系列的產品特性如下：
①密封式動力車床卡盤
②補償6點夾持
③適用于圓度要求最高的應用
④集成擺動機構
⑤可以在極低的部位夾持
⑥低高度設計(低剖面)
⑦可提供多功能標準化頂爪系列
⑧所有功能部件均經研磨和硬化
5.雄克SCHUNK動力車床卡盤ROTANCR-A系列產品描述：
|
描述 |
帶有擺動機構的密封式6爪動力車床卡盤，用于低形變夾持，維護間隔延長了3倍 |
|
應用領域 |
在通用數控車床、在立式轉塔車床上、在立式上下料車床上 |
|
優點/為您帶來的益處 |
|
|
密封式動力車床卡盤 |
顯著延長了維護間隔 |
|
頂級質量要求的精密角桿動力卡盤 |
可實現卓越的加工工藝 |
|
角桿系統的高效性 |
高夾持力保證夾持過程可靠 |
|
采用非常長的基爪導軌，實現內圓和外圓夾持的最佳卡爪支撐 |
在長使用壽命期間提供高夾持力 |
|
優化的潤滑系統 |
保證始終較高的夾持力 |
|
低高度設計（低剖面） |
最大化利用機床空間 |
|
薄壁工件變形敏感夾持 |
工件圓柱度 |
|
精準夾持非圓柱型的工件 |
非常適用于鑄件 |
|
轉環簡化并優化了頂爪的鏜孔/加工 |
頂爪鏜孔/機加工期間便于搬運 |
6.動力車床卡盤的結構和供應范圍
ROTANCR-A帶有一個中心卡盤活塞，其內部有三個相互間隔120°的擺動體。每個擺動體均連接兩個基爪。這樣保證在六個觸點之間工件定心，這些觸點可成對調整。由于夾緊力方向朝向卡盤中心，因此實現了最佳的定心性能，無需再調整工件尺寸。軸向可動活塞通過基體中安裝的角桿將力傳輸至基爪并生成與旋轉軸同步的徑向卡爪運動。由于卡盤采用扁平化設計，因此機床上有很大的空間用于工件和加工?？梢詫OTA NCR-A配合使用種類非常豐富的SCHUNK標準卡爪，取代成本高昂的特殊卡爪或解決方案。這可以避免因特殊設計而花費的成本和時間，提高靈活性，并降低裝調工作量。 SCHUNK動力車床卡盤ROTA NCR-A提供的尺寸范圍為 190 mm至Ø 1,000 mm;夾持力范圍為從36 kN至300 kN;卡爪行程范圍從6 mm至25 mm。 尺寸范圍為190至225的動力卡盤配備有榫槽,尺寸范圍在250以上的配備有細鋸齒，應用更為靈活。尺寸在630以上的車床卡盤還可制備應用于立式車床?；诔叽绲臄[動補償范圍為± 1 mm至± 6 mm。最大旋轉速度范圍為600 RPM到4,000 RPM。
7.ROTANCR-A系列其他型號：
①ROTA NCR-A 190 Z140-KV
②ROTA NCR-A 250 Z220-SV90°
③ROTA NCR-A-F 250 Z220-SV90°
④ROTA NCR-A 315 Z220-SV90°
⑤ROTA NCR-A-F 315 Z220-SV90°
⑥ROTA NCR-A 400 Z300-SV90°
⑦ROTA NCR-A-F 400 Z300-SV90°
⑧ROTA NCR-A 500 Z380-SV90°
⑨ROTA NCR-A-F 500 Z380-SV90°
⑩ROTA NCR-A 630 Z520-SV90°
SCHUNK公司是國際上的優質生產廠家，公司長期以來對產品不斷創新和優化，通過對產品的不斷更新?lián)Q代及大量新產品的推出，讓用戶體驗到更好的品質和更高的效率。THERMOKON以其優良的產品質量、熱情的服務和先進的技術為導向，為工業領域的發展作出了重要貢獻，受到行業內的廣泛認同。深圳市華聯歐國際貿易有限公司是SCHUNK公司產品在國內的經銷商，華聯歐為您提供德國SCHUNK動力車床卡盤等一系列產品報價，采購，快速報價，正品采購，如果您有這方面的需要，歡迎您的咨詢，華聯歐竭誠為您服務。
