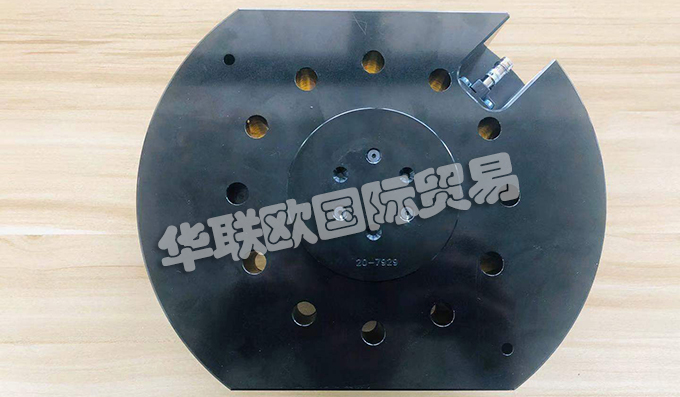

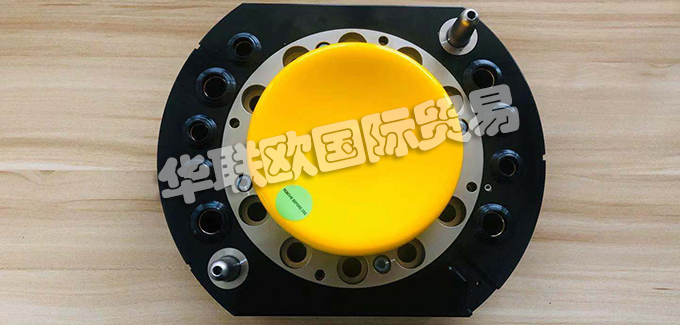

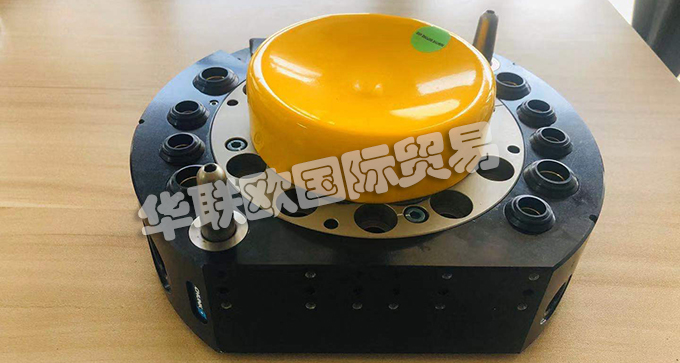

SCHUNK氣動快換系統SWK-160-000-000-SM
一、德國SCHUNK公司基本介紹：
雄克于1945 年由Friedrich Schunk 創立，開始是一個機械車間，在Heinz-Dieter Schunk 的領導下，現已發展成為夾持技術和抓取系統的專業世界市場領導者。目前，公司由家族第三代成員Henrik A. Schunk 和Kristina I. Schunk 兄妹經營。9 家工廠和34 家附屬公司超過3,500 名員工，以及超過50 個國家和地區的分銷合作伙伴，保證了密集的市場。憑借11,000 種標準組件，雄克提供世界上最廣范圍的夾持技術和抓取系統;憑借2,550 種雄克機械手，市場上有了最全面的標準機械手組件。整個抓取系統組合包含超過4,000 個組件。
二、SCHUNK氣動快換系統SWK-160-000-000-SM基本介紹如下：
產品系列的常規說明
1.惡劣環境條件下請注意：在惡劣環境條件(例如：冷卻液區域、鑄造和研磨粉塵)下使用可能大大縮短裝置的使用壽命，我公司將不承擔任何保修責任。但是，大部分情況下，我們可以找到解決方案。如需幫助，請聯系我們。
2.搬運重量 是連接到法蘭的總荷載重量。設計時，應注意允許的力和力矩。請注意，超過建議的搬運重量會縮短使用壽命。
3.啟動方式 氣動，帶符合ISO 8573-1:2010 [7:4:4] 的過濾壓縮空氣。
4.工作原理 活塞驅動定位鋼球?qū)崿F(xiàn)鎖緊
5.能量傳輸 根據裝置尺寸，通過連接模塊可提供靈活性
6.外殼 外殼由高強度硬化涂層鋁合金制成所有功能部件均由硬化鋼制成
7.標配范圍 操作維護說明，制造商聲明
8.保修期 24 個月
德國雄克SCHUNK氣動快換系統SWK-160-000-000-SM技術參數：
| ID序列號 | 302440 |
| 建議搬運重量 [kg] | 300 |
| 鎖定監測 | 配套 |
| 力矩 Mx max. [Nm] | 7170 |
| 力矩 My max. [Nm] | 7170 |
| 力矩 Mz max. [Nm] | 3800 |
| 鎖緊力 [N] | 31000 |
| 重復精度 [mm] | 0.015 |
| 重量 [kg] | 6.44 |
| 鎖定時最大距離 [mm] | 2.54 |
| 氣路通道空氣接口螺紋 | 5x G3/8" |
| 氣路通道空氣接口螺紋 | 4x G1/2" |
| 鎖定/解鎖主連接 | G1/8" |
| 最大允許 XY 軸偏移 [mm] | ± 2 |
| 最大允許角偏移 [°] | ± 1 |
| 機械人側連接 | ISO 9409-1-125-10-M10 |
| 最低環境溫度 [°C] | 5 |
| 最高環境溫度 [°C] | 60 |
| 最小工作壓力 [bar] | 4.5 |
| 最大工作壓力 [bar] | 6.9 |
| 直徑 D [mm] | 217 |
| 高度 Z [mm] | 55.5 |
| 螺釘連接圖 | 2 x J |
德國雄克SCHUNK氣動快換系統SWK-160-000-000-SM可以自動更換末端執行器(例如，機械手、托盤、真空抓取系統、氣動或電動工具和焊槍等)，讓您的機器人靈活性增大?？鞊Q系統(SWS) 包括快換主裝置(SWK) 和快換法蘭(SWA)。SWK 安裝在機器人上并連接安裝在刀具上的SWA。采用專利設計的氣動鎖定活塞保證連接牢固。連接后，將通過電氣通道自動為機器人末端刀具提供動力。
1.鎖定裝置傳感器監控選配，用于鎖定狀態下的可靠工藝監控
2.外殼采用高強度的鋁合金，使得重量大大減輕
3.傳動裝置氣動、高效、便于搬運
4.鎖定機構無負荷鎖定和解鎖，在鎖定位置確保故障安全
5.空氣通道由于整合至外殼，無干擾輪廓。還適用于真空。
深圳市華聯歐國際貿易有限公司為您提供德國雄克SCHUNK SWK-160-000-000-SM 氣動快換系統。歡迎選購，詳情請咨詢0755-83233703?。?！
